通信網監控
通信網由許多網絡環節組成，如傳輸、交換、用戶終端等，每個網絡環節包含許多設備，如電源、載波、微波、光纖、交換機、機房環境等，這些設備的運行情況直接影響到整個通信網系統運行的穩定性和可靠性。NIC-3070通信網監控管理系統集監測、控制、管理功能為一體，對系統內所有的通信設備實施有效的集中監控管理，縮短故障處理時間，提高通信網運行和管理水平。

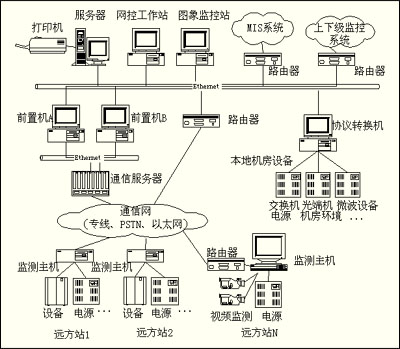

系統結構：
系統主要功能：
◆ 數據采集、處理、通訊和控制功能，數據采集可采用協議轉換和直接采樣的方式。數據采集的信息包括通信設備及機房環境的各種模擬量、狀態量和越限告警信號。
◆ 圖形界面功能：以圖形界面顯示或查詢系統的運行情況，圖形可通過改變狀態及顏色、閃爍、動態著色等手段表現設備運行情況；多種數據顯示方法，如棒圖顯示、曲線顯示；圖形畫面具有無級縮放、漫游等多種顯示特性；用戶可非常直觀地編輯圖形、查詢信息；
◆ 故障管理：提供對網絡環境異常的檢測并記錄，通過異常數據判別網絡中故障的位置、性質及確定其對網絡影響，并進一步采取相應的措施；
◆ 性能管理：對全網及網絡中的各種設備的性能進行監視、分析和控制，保證網絡中的各設備處于正常運行狀態。
◆ 配置管理：對網絡的資源進行合理的配置，在異常情況下，能調整和改變網絡資源的配置，從而為網絡的用戶提供優質的服務
◆ 系統安全功能：系統提供統一的用戶權限管理工具，操作人員根據賦予的權限完成各種操作。
◆ 綜合管理：設備臺帳管理、用戶配線管理、文檔管理等。
◆ 報表功能：可方便設計、打印各類報表，報表可以定時打印和召喚打印；
◆ 系統提供GPS衛星時鐘對時功能；
◆ 具有遠程診斷和遠程維護功能；
◆ 互聯功能：與上下級SCADA系統、MIS系統等互聯；
◆ 提供WEB服務功能。
系統特點：
◆ 系統功能分布，規模可靈活配置，如前置機、服務器等可選擇雙機/單機；
◆ 采用標準的商用數據庫，如SQL SERVER或IBM DB2，實時數據庫對外提供標準訪問接口，方便用戶二次開發；
◆ 系統應用平臺融合了MIS系統、GIS系統的應用功能，具有強大的圖形功能和管理功能（如設備臺帳管理）；
◆ 采用了標準開放的網絡技術、數據庫技術，并把SCADA系統作為綜合信息系統的一個子系統來考慮，使系統互聯功能強大，可與其他SCADA系統、MIS系統互聯，共享信息；
◆ 數據采集部分采用全分布式結構，前置機及監控中心各機房的監測主機直接上網，功能分布，速度快；兼容各種國內外通信監測、網管系統，滿足用戶現場的不同要求。
系統性能指標：
◆ 狀態量采集及傳送時間 <1 min,一般為20-30S
◆ 故障告警反應正確率 >99.5%
◆ 模擬量動態范圍內線性誤差 <2%
◆ 模擬量綜合測量誤差 <5%
◆ 系統數據更新周期 <5~30min
◆ 數據采集單元量值更新周期 1S
◆ 調用畫面相應時間 <2s
◆ 系統可用率 >99.5%
◆ 監控通信站數量 1000 站（可擴為60000站）
◆ 監控量容量 模擬量大于100萬點，狀態量大于100萬點
◆ 系統時間精度 1US（采用ＧＰＳ衛星鐘）
◆ 所有主備設備 均在線運行
